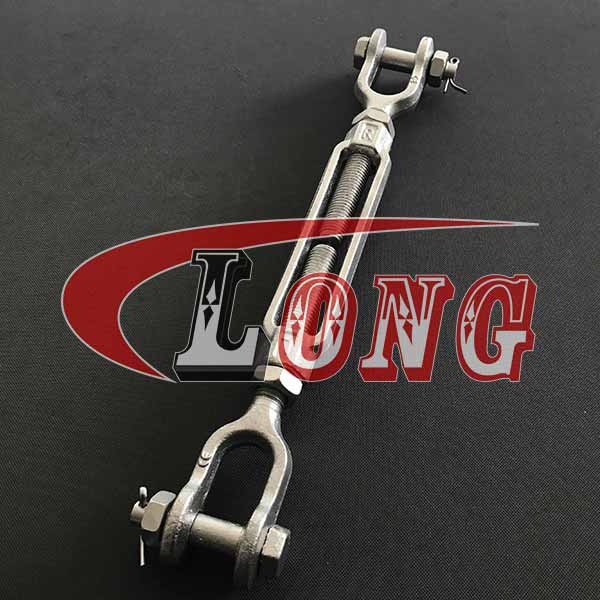

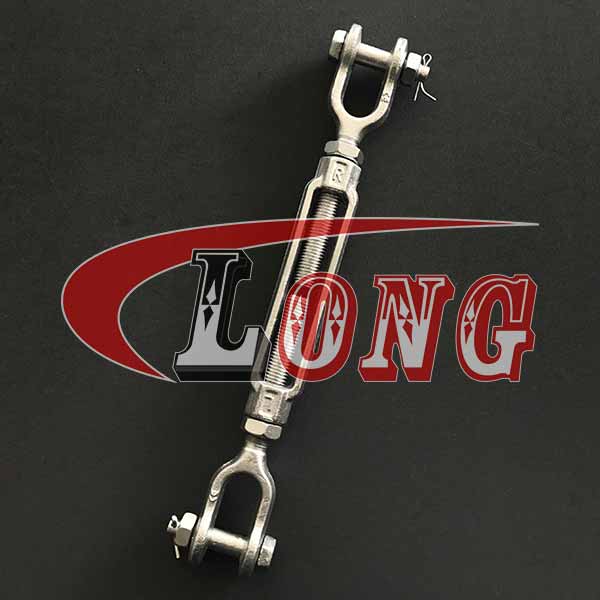

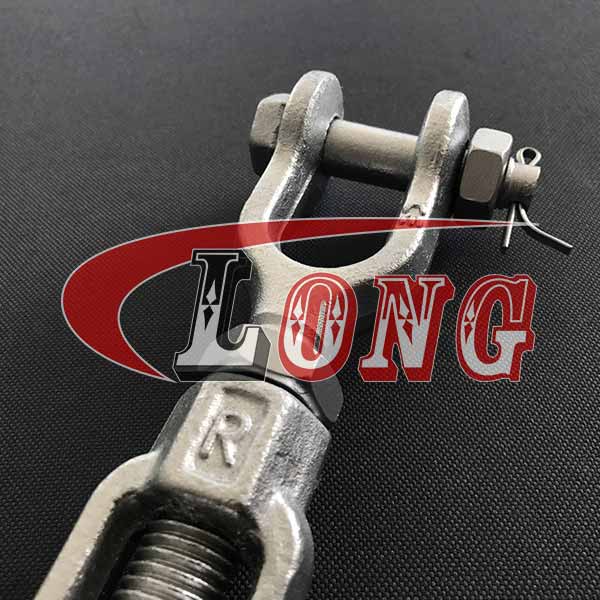

Galvanized Turnbuckle Jaw&Jaw US Type feature a jaw end fitting on both ends. Jaws, the most highly stressed part of the assembly, endure quenched and tempered process to provide consistent performance for critical applications.
US type turnbuckle jaw-jaw is made of superior carbon steel (1045), has been drop forged and Electric galvanized / Hot Dip Galvanized, very durable and strong.
These jaw/jaw turnbuckle is available in sizes ranging from 1/4″ to 2-3/4″ to fit every project.
Brand | China LG™/OEM |
Technical Notes | US Federal Specification |
Material | Superior Carbon Steel |
Safety Factor | Proof tested to 2 x WLL and Minimum Break Force is 5 x WLL. |
Processing | Drop Forged + Machining + Quenched and Tempered |
Finish | Electric Galvanized / Hot Dipped Galvanized |
Thread Dia | 1/4×4, 5/16×4 1/2, 3/8×6, 1/2×6, 1/2×9, 1/2×12, 5/8×6, 5/8×9, 5/8×12 3/4×6, 3/4×9, 3/4×12, 3/4×18, 7/8×12, 7/8×18, 1×6, 1×12, 1×18, 1×24 1 1/4×12,1 1/4×18, 1 1/4×24, 1 1/2×12, 1 1/2×18, 1 1/2×24, 1 3/4×18, 1 3/4×24 2×24, 2 1/2×24, 2 3/4×24 |
Tips | Color Code: Customized according to customers’ requirements |
Part No. | Thread Dia | W.L.L. | U.W | Dimensions | ||||||

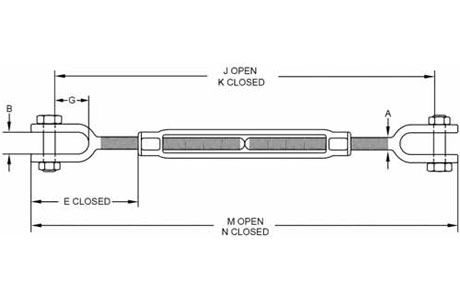

B | E | G | J | K | M | N | ||||
lbs | lbs/pc | Closed | Open | Closed | Open | Closed | ||||
LG-TB-JJ-US-01 | 1/4×4 | 500 | 0.37 | 0.45 | 1.66 | 0.64 | 11.19 | 7.19 | 12.18 | 8.18 |
LG-TB-JJ-US-02 | 5/16×4 1/2 | 800 | 0.56 | 0.5 | 2.02 | 0.87 | 13.07 | 8.57 | 14.12 | 9.62 |
LG-TB-JJ-US-03 | 3/8×6 | 1200 | 0.85 | 0.53 | 2.11 | 0.85 | 16.25 | 10.25 | 17.5 | 11.5 |
LG-TB-JJ-US-04 | 1/2×6 | 2200 | 1.82 | 0.64 | 3.22 | 1.07 | 18.65 | 12.65 | 20.14 | 14.14 |
LG-TB-JJ-US-05 | 1/2×9 | 2200 | 2.29 | 0.64 | 3.2 | 1.07 | 24.94 | 15.94 | 26.43 | 17.43 |
LG-TB-JJ-US-06 | 1/2×12 | 2200 | 2.71 | 0.64 | 3.2 | 1.07 | 30.94 | 18.94 | 32.43 | 20.43 |
LG-TB-JJ-US-07 | 5/8×6 | 3500 | 3.21 | 0.79 | 3.9 | 1.32 | 19.74 | 13.74 | 21.82 | 15.82 |
LG-TB-JJ-US-08 | 5/8×9 | 3500 | 3.95 | 0.79 | 3.89 | 1.32 | 26.08 | 17.08 | 28.16 | 19.16 |
LG-TB-JJ-US-09 | 5/8×12 | 3500 | 4.58 | 0.79 | 3.89 | 1.32 | 32.08 | 20.08 | 34.16 | 22.16 |
LG-TB-JJ-US-10 | 3/4×6 | 5200 | 4.8 | 0.97 | 4.71 | 1.52 | 21.09 | 15.09 | 23.68 | 17.68 |
LG-TB-JJ-US-11 | 3/4×9 | 5200 | 5.85 | 0.97 | 4.68 | 1.52 | 27.49 | 18.49 | 30.08 | 21.08 |
LG-TB-JJ-US-12 | 3/4×12 | 5200 | 6.72 | 0.97 | 4.68 | 1.52 | 33.49 | 21.49 | 36.08 | 24.08 |
LG-TB-JJ-US-13 | 3/4×18 | 5200 | 8.45 | 0.97 | 4.71 | 1.52 | 45.49 | 27.49 | 48.08 | 30.08 |
LG-TB-JJ-US-14 | 7/8×12 | 7200 | 9.37 | 1.16 | 5.5 | 1.77 | 34.65 | 22.65 | 37.62 | 25.62 |
LG-TB-JJ-US-15 | 7/8×18 | 7200 | 11.8 | 1.16 | 5.5 | 1.77 | 47.12 | 29.12 | 50.09 | 32.09 |
LG-TB-JJ-US-16 | 1×6 | 10000 | 10.4 | 1.34 | 6.09 | 2.05 | 23.82 | 17.82 | 27.18 | 21.18 |
LG-TB-JJ-US-17 | 1×12 | 10000 | 13.8 | 1.34 | 6.09 | 2.05 | 35.82 | 23.82 | 39.18 | 27.18 |
LG-TB-JJ-US-18 | 1×18 | 10000 | 17.1 | 1.34 | 6.09 | 2.05 | 47.82 | 29.82 | 51.18 | 33.18 |
LG-TB-JJ-US-19 | 1×24 | 10000 | 21 | 1.34 | 6.06 | 2.05 | 60.42 | 36.42 | 63.78 | 39.78 |
LG-TB-JJ-US-20 | 1 1/4×12 | 15200 | 21.9 | 1.84 | 8.09 | 2.82 | 39.37 | 27.37 | 43.58 | 31.58 |
LG-TB-JJ-US-21 | 1 1/4×18 | 15200 | 25.9 | 1.84 | 8.09 | 2.82 | 51.37 | 33.37 | 55.58 | 37.58 |
LG-TB-JJ-US-22 | 1 1/4×24 | 15200 | 29.8 | 1.84 | 8.09 | 2.82 | 63.93 | 39.93 | 68.14 | 44.14 |
LG-TB-JJ-US-23 | 1 1/2×12 | 21400 | 32.6 | 2.06 | 8.93 | 2.81 | 40.76 | 28.76 | 45.68 | 33.68 |
LG-TB-JJ-US-24 | 1 1/2×18 | 21400 | 38 | 2.06 | 8.93 | 2.81 | 52.76 | 34.76 | 57.68 | 39.68 |
LG-TB-JJ-US-25 | 1 1/2×24 | 21400 | 43.5 | 2.06 | 8.93 | 2.81 | 65.38 | 41.38 | 70.3 | 46.3 |
LG-TB-JJ-US-26 | 1 3/4×18 | 28000 | 53.5 | 2.6 | 9.36 | 3.35 | 53.35 | 35.35 | 59.16 | 41.16 |
LG-TB-JJ-US-27 | 1 3/4×24 | 28000 | 61.1 | 2.6 | 9.36 | 3.35 | 65.35 | 41.35 | 71.16 | 47.16 |
LG-TB-JJ-US-28 | 2×24 | 37000 | 96.3 | 2.62 | 11.8 | 3.74 | 69.64 | 45.64 | 76.72 | 52.72 |
LG-TB-JJ-US-29 | 2 1/2×24 | 60000 | 167 | 3.06 | 13.26 | 4.44 | 72.97 | 48.97 | 82.18 | 58.18 |
LG-TB-JJ-US-30 | 2 3/4×24 | 75000 | 199 | 3.69 | 14.92 | 4.19 | 74.75 | 50.75 | 85.5 | 61.5 |
