Our Steel Chains, side welded and in a variety of protective finishes, are manufactured to International standards & are suitable for all general purpose, engineering, industrial, agricultural and marine applications.

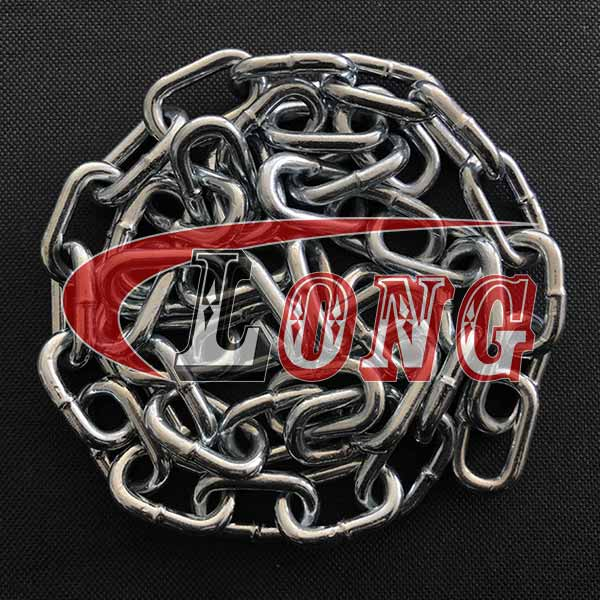

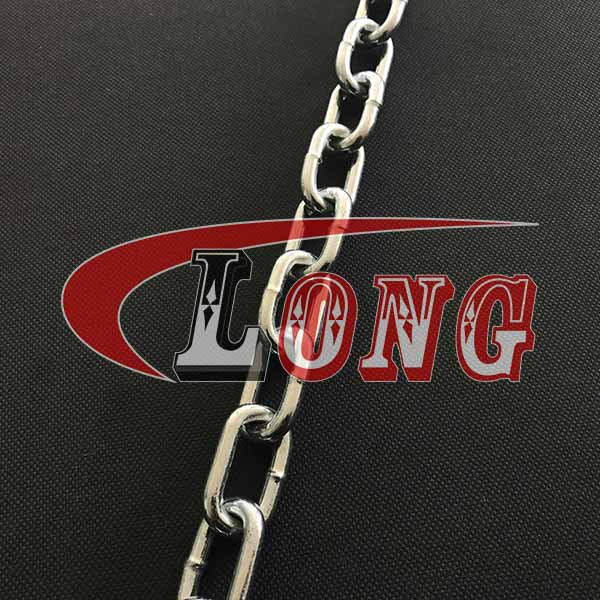

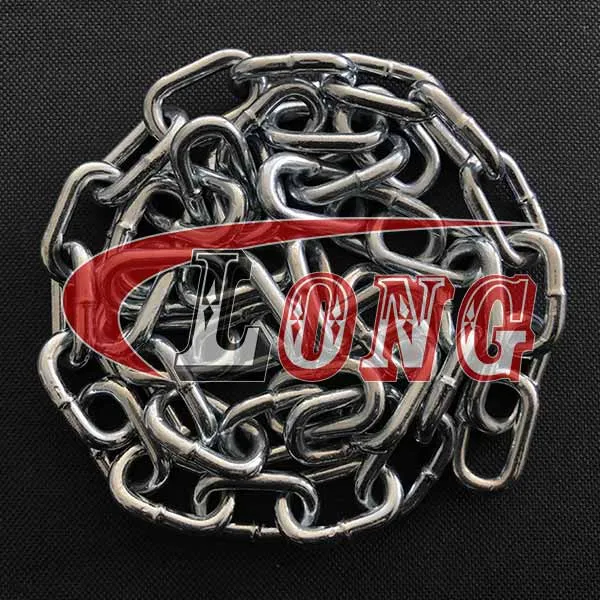

DIN 764 Link Chain is a kind of welded link chain.
The chain is suitable for all general purposes. Engineering, industrial, agricultural and marine applications in conjunction with our accessories.
Technical Notes | To DIN 764 |
Material | Superior mild Steel |
Processing | Welded |
Finish | Zinc Plated / Hot Dipped Galvanized / Electrophoretic Coating / Self-color |
Size | 2mm, 3mm, 4mm, 5mm, 6mm, 7mm, 8mm, 9mm, 10mm, 11mm, 12mm, 13mm 14mm, 16mm, 18mm, 19mm, 20mm, 23mm, 26mm, 28mm, 30mm, 32mm |
Note | NOT FOR OVERLOAD LIFTING |
Packing | Carton, gunny bag, case or steel drum. |
Part No. | SIZE | INSIDE LENGTH | INSIDE WIDTH | OUTSIDE WIDTH | LENGTH PER 11LINKS | WEIGHT PER M | |||||
MM | +/-MM | MM | +MM | -MM | MM | MM | MM | +MM | -MM | KG | |
LG-764-02 | 2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07 |
LG-764-03 | 3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16 |
LG-764-04 | 4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 14 | 176 | 1.6 | 0.9 | 0.31 |
LG-764-05 | 5 | 0.2 | 18 | 0.4 | 0.2 | 7 | 18.2 | 198 | 1.8 | 1 | 0.51 |
LG-764-06 | 6 | 0.2 | 21 | 0.5 | 0.2 | 8 | 21.5 | 231 | 2 | 1.1 | 0.74 |
LG-764-08 | 8 | 0.2 | 28 | 0.4 | 0.2 | 11 | 29 | 308 | 2.2 | 1.2 | 1.3 |
LG-764-10 | 10 | 0.3 | 35 | 0.5 | 0.3 | 14 | 36 | 385 | 2.7 | 1.5 | 2.0 |
LG-764-12 | 12 | 0.3 | 42 | 0.6 | 0.3 | 16 | 41 | 462 | 3.2 | 1.8 | 3.0 |
LG-764-13 | 13 | 0.4 | 45 | 0.6 | 0.3 | 18 | 47 | 495 | 3.5 | 2 | 3.5 |
LG-764-14 | 14 | 0.45 | 49 | 0.7 | 0.4 | 20 | 48 | 539 | 3.8 | 2 | 4.1 |
LG-764-16 | 16 | 0.5 | 56 | 0.8 | 0.4 | 22 | 58 | 616 | 4.3 | 2.5 | 5.2 |
LG-764-18 | 18 | 0.8 | 63 | 0.8 | 0.4 | 24 | 65 | 693 | 4.7 | 2.8 | 6.5 |
LG-764-20 | 20 | 1 | 70 | 1 | 0.5 | 27 | 72 | 770 | 5.4 | 3.2 | 8.2 |
LG-764-23 | 23 | 1.2 | 80 | 1.1 | 0.5 | 31 | 83 | 880 | 6.2 | 3.5 | 11 |
LG-764-26 | 26 | 1.3 | 91 | 1.2 | 0.6 | 35 | 94 | 1001 | 7 | 4 | 14 |
LG-764-28 | 28 | 1.4 | 98 | 1.3 | 0.65 | 36 | 101 | 1078 | 7.5 | 4.3 | 16.5 |
LG-764-30 | 30 | 1.5 | 105 | 1.4 | 0.7 | 39 | 108 | 1156 | 7.8 | 4.6 | 19 |
LG-764-33 | 33 | 1.7 | 115 | 1.5 | 0.75 | 43 | 119 | 1265 | 8.5 | 4.9 | 23 |
